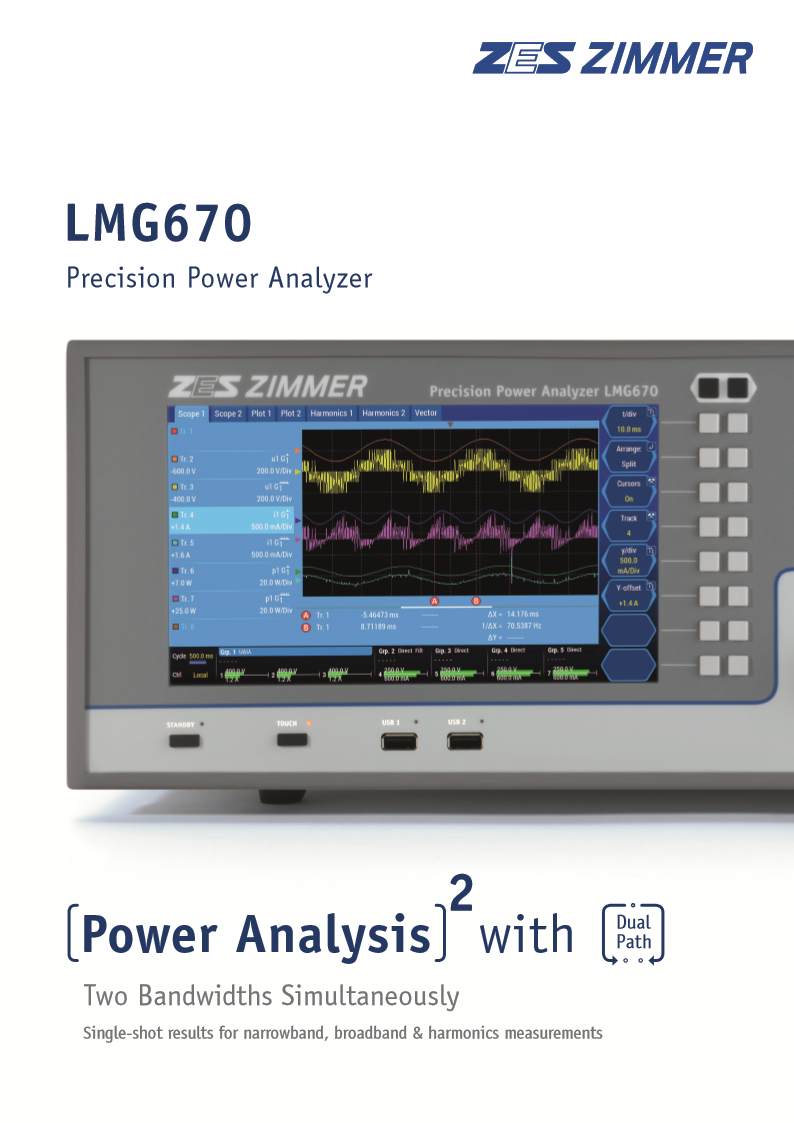

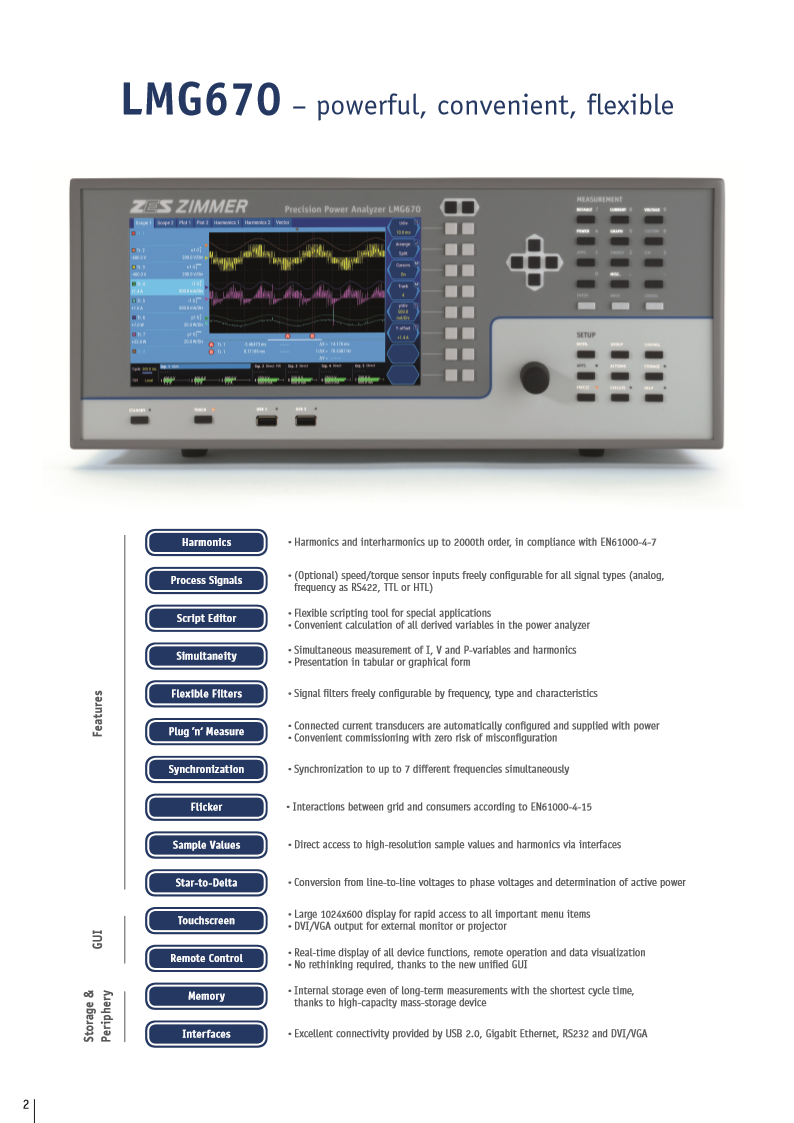

ZIMMER LMG670
精密多通道電力分析儀
高精度功率計,1~7通道,雙路徑測量,頻寬DC,0.05HZ~10MHZ,基本精度0.025%,測量範圍 500µA~32A / 3mV~1000V,取樣率1.2MS/s,8.9吋彩色觸控螢幕
*頻寬:DC,0.05HZ~10MHZ

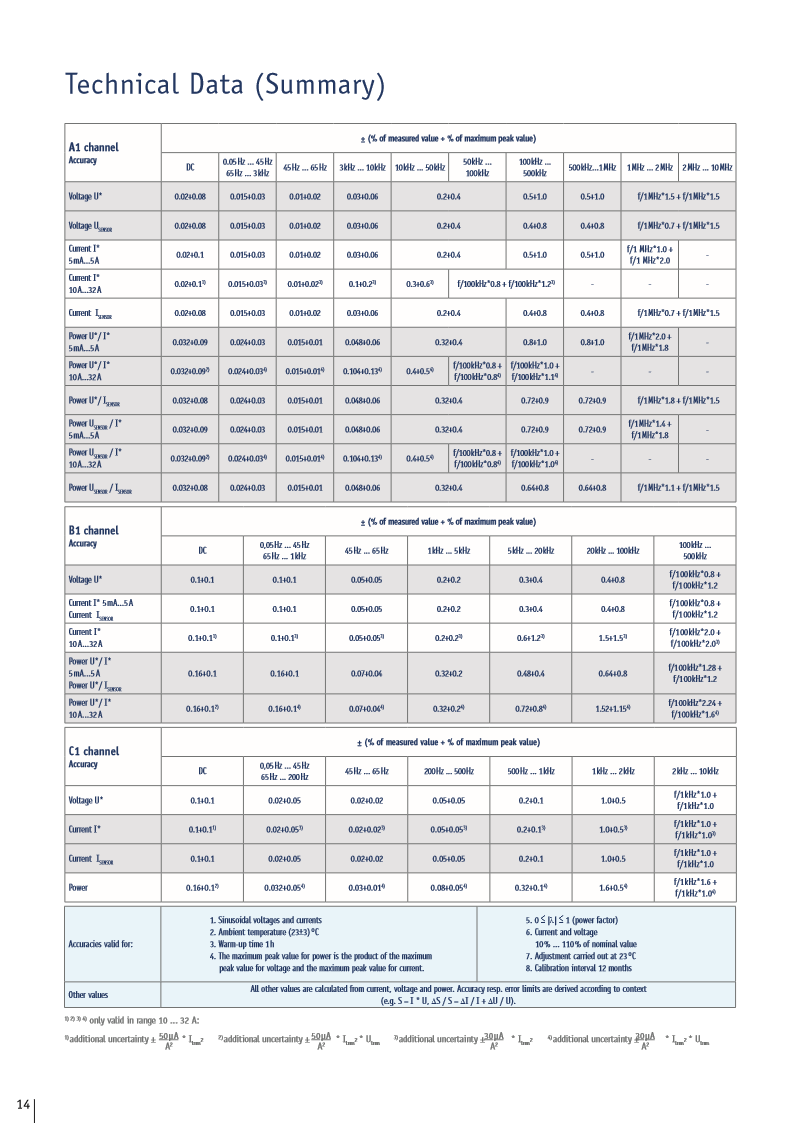

*精度:0.015%的測量值+0.01%的測量檔位
*諧波和間諧波測量最大可至2000次,完全符合IEC61000-3-2標準,另可符合IEC61000-3-3標準的電壓閃爍測量

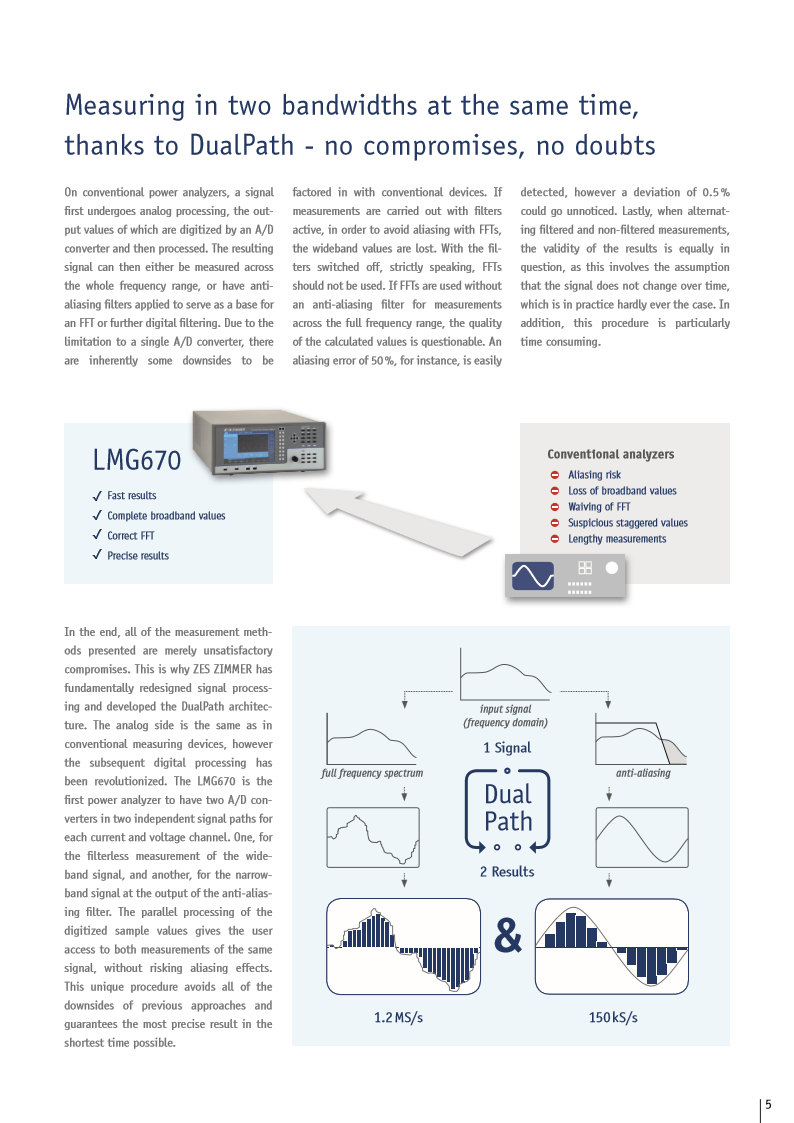

*雙路徑測量技術:可在單次測量中同時不混淆地獲得窄頻(經過抗混淆濾波器輸出的訊號)及寬頻(沒經過濾波的全頻譜訊號)的真正有效值及諧波值,也就是說,可以同時獲取同一個訊號的2種測量值(一個有濾波,一個沒有濾波),此獨特技術不但可快速獲得精確的測量結果,還可測量完整的寬頻帶(全頻譜),及正確的FFT分析

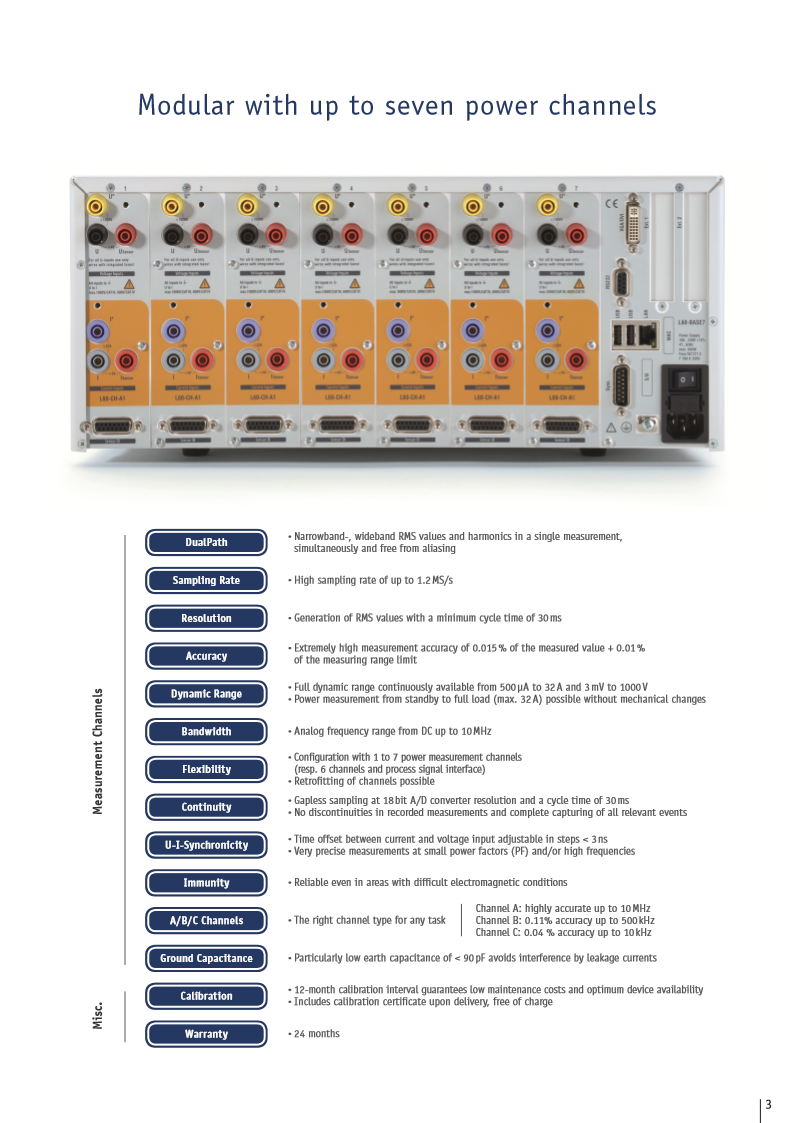

*模組化設計,可選購1~7個隔離式測量通道,每個通道各有1個隔離的電壓/電流測量模組

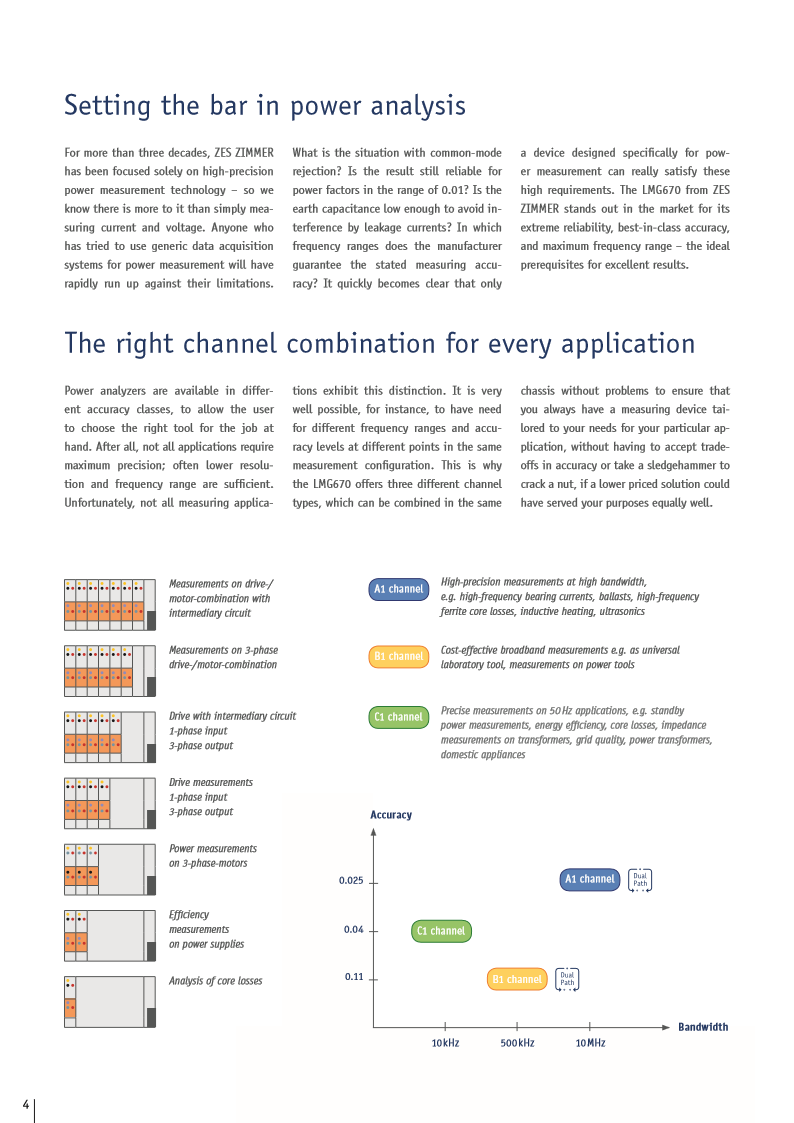

*可選3種不同規格的通道 ,適合各種應用,可自由任意搭配組合更換:
A通道:高精度0.025%,頻寬10MHZ
B通道:精度0.11%,頻寬500kHZ
C通道:精度0.04%,頻寬10kHZ
*連續有效的全動態範圍測量:電流500µA~32A,電壓3mV~1000V
*最大取樣率可達1.2MS/s
*電壓電流功率及諧波同時測量,並可同時測量7個不同頻率通道的信號同步

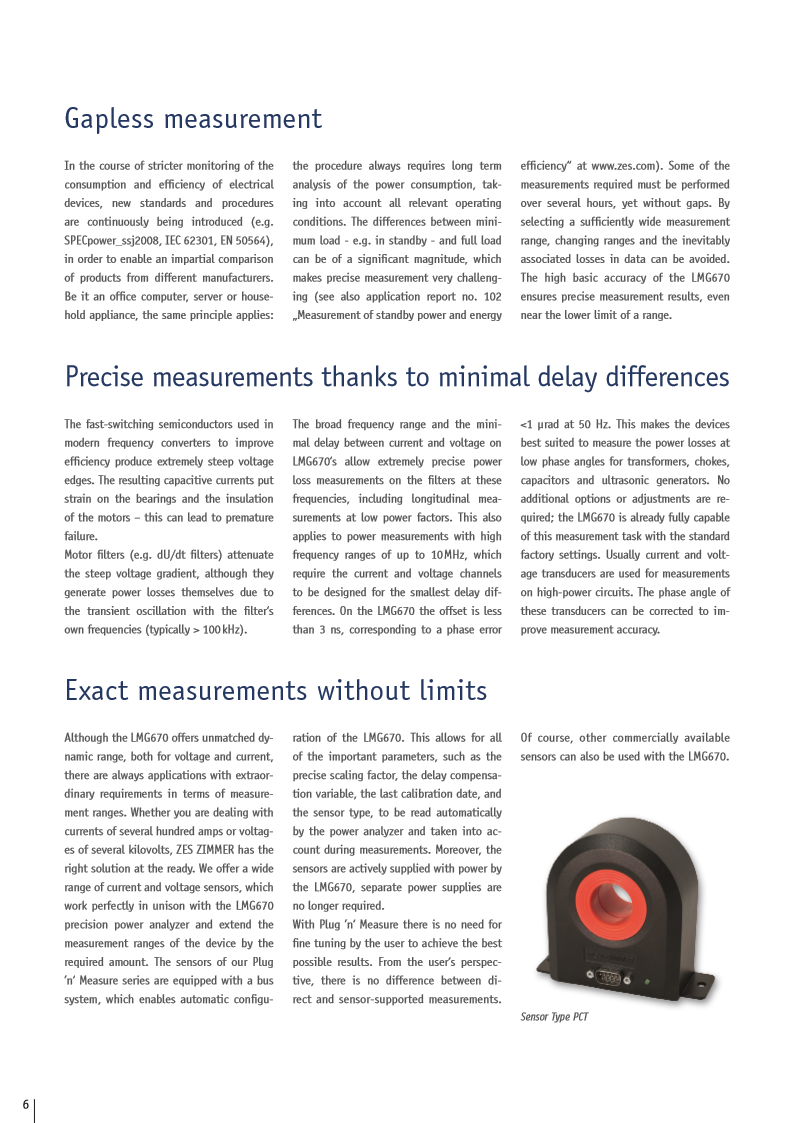

*數據更新率最小更新時間為30ms,無間隙取樣的18位元A/D轉換器最快周期為30ms,在記錄測試值及完整的事件捕捉時可完全不間斷,適於家電,電腦,伺服器等的長時間待機功耗及效能測量
*電壓電流通道間的延遲小於3ns,也就是在50HZ測量時相角誤差小於1µ角度,適於測量變壓器,電抗器,電容器,超音波發生器等的低功率因數時的功率損耗測量

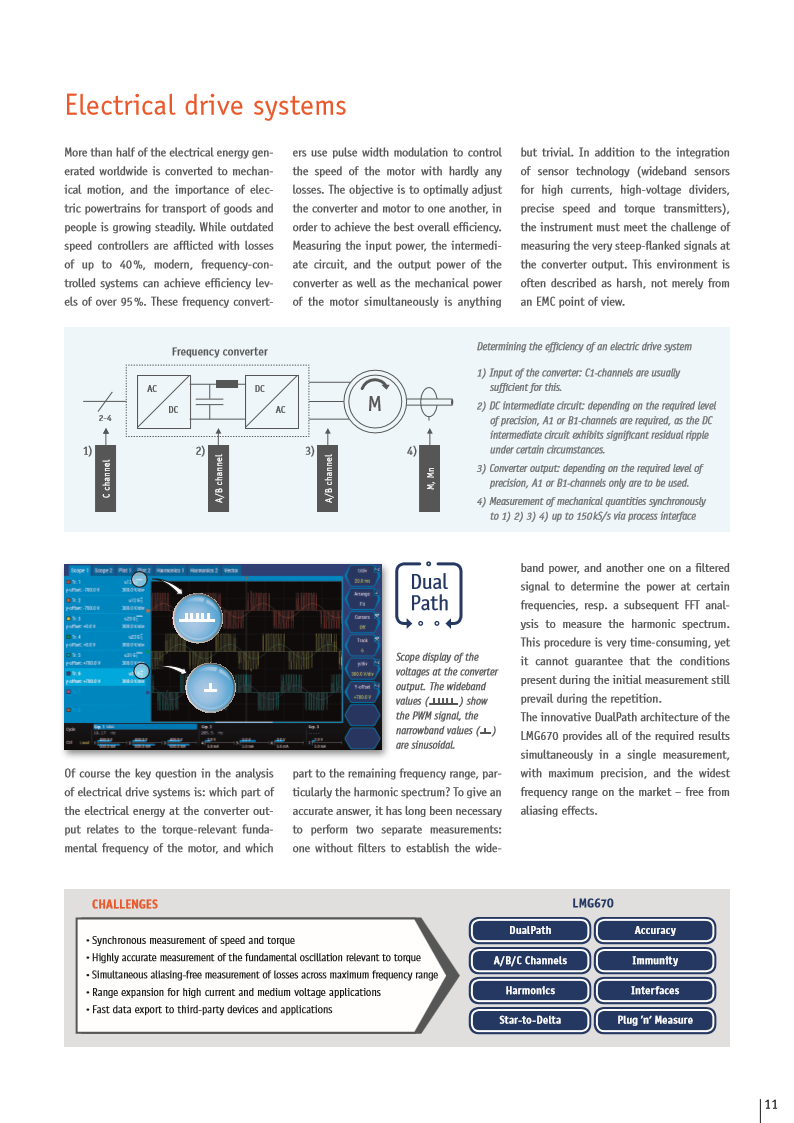

*選購'過程信號模組',可輸入所有信號類型的轉速和扭矩傳感器的同步測量,適於電力驅動系統的效率測量

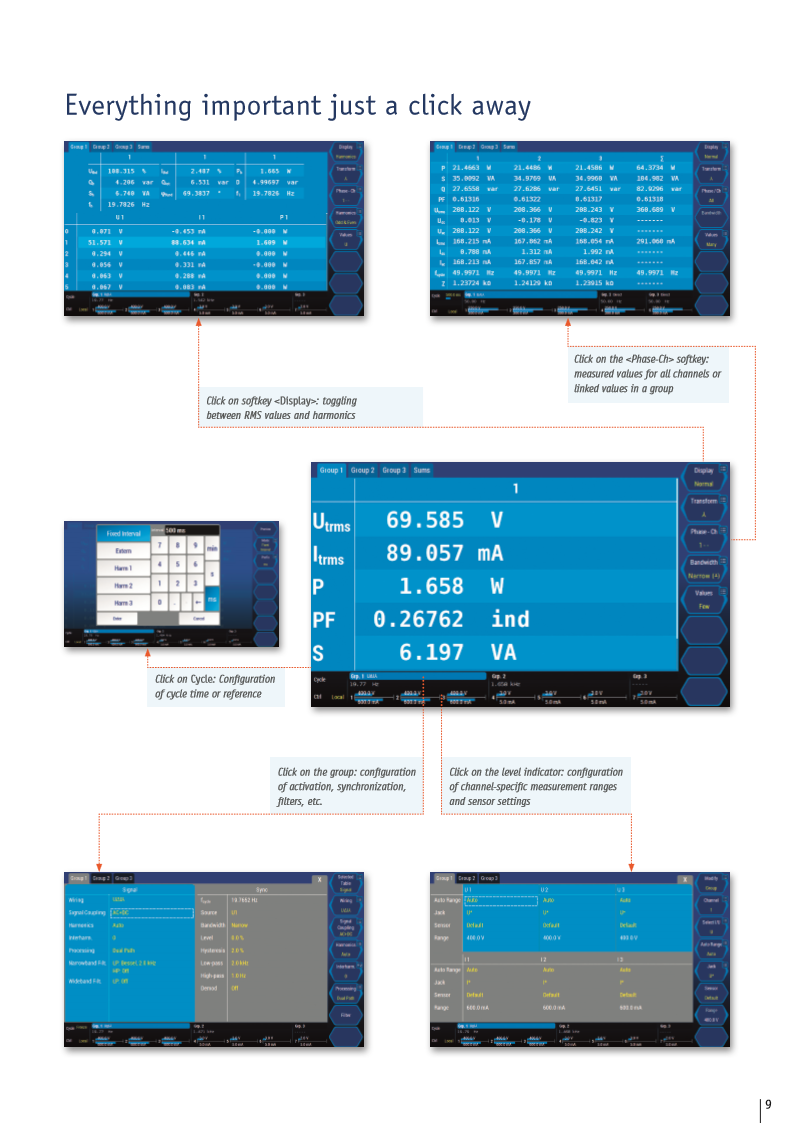

*具示波器功能可顯示波形及趨勢圖
*8.9吋觸控彩色螢幕,1024*600解析度
*內建4GB記憶容量,可選購升級至320GB硬碟

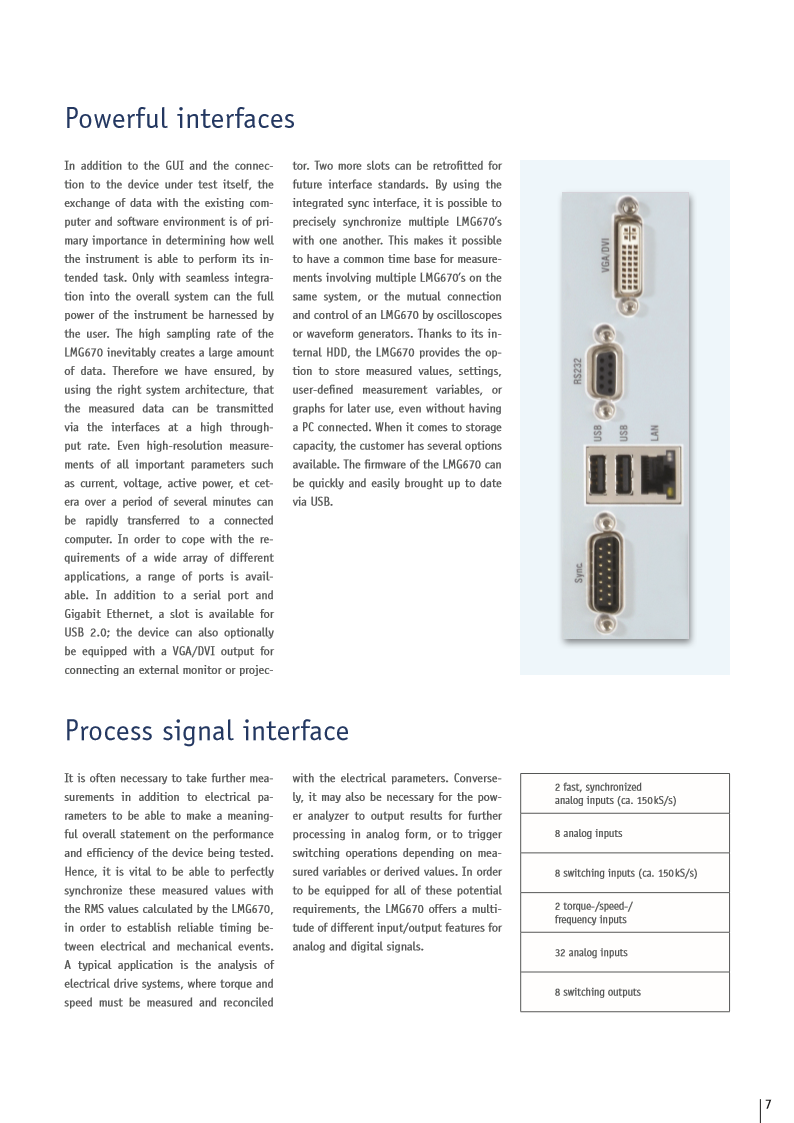

*具USB,乙太網路,RS-232,印表機和DVI / VGA等介面
*抗干擾設計,在嚴重的電磁干擾環境下也能可靠地測量
*小於90pF的特別低的對地電容,可防止來自於洩漏電流的干擾
*使用電源:100~230VAC,47~63HZ,最大400W
